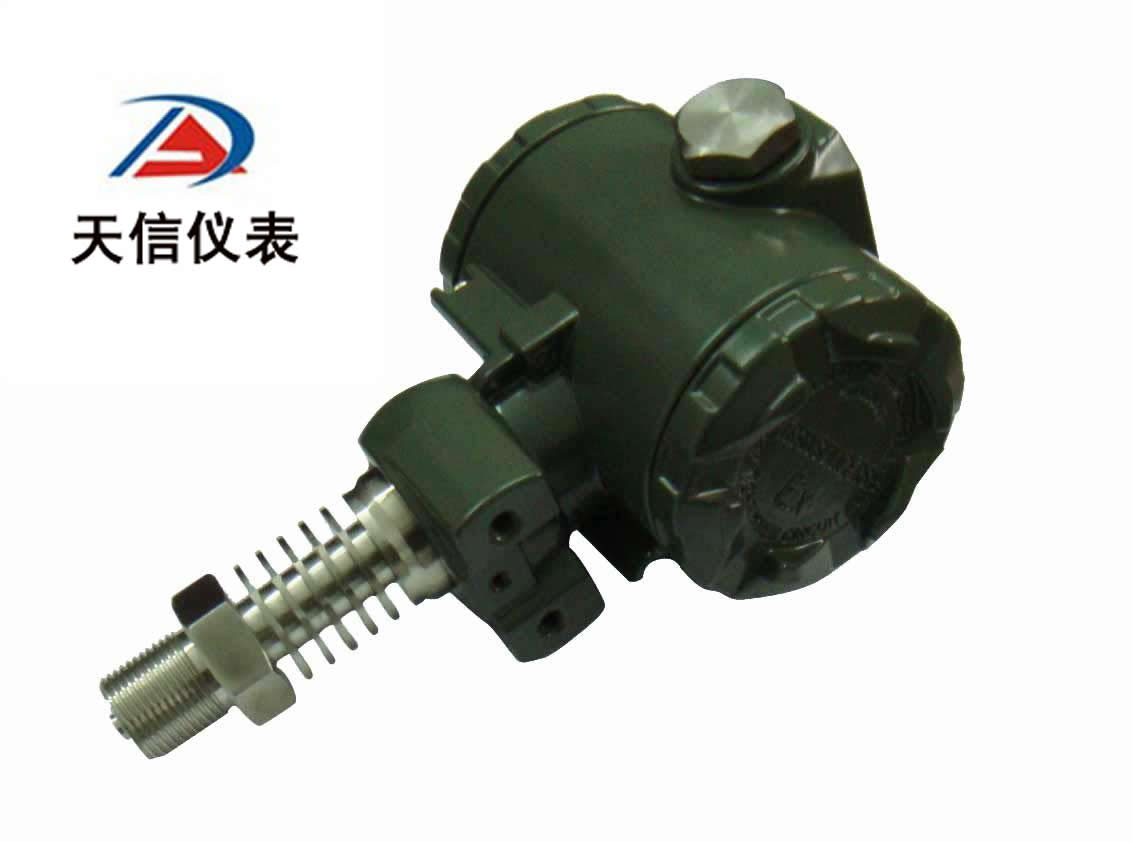

高温压力变送器

人气： 444发表时间：2014-07-01 01:34:25

一、高温压力变送器概述
高温压力变送器采用耐高温的“溅射薄膜”压力芯片组装，传感器可以在高温条件下长期稳定工作。通过装配不同长度的散热片可以进一步提高所测介质的温度，合理科学的配置和先进的电路设计及温度补偿处理，充分保证了变送器可在高300℃环境长期稳定工作。具有反向极性和限流保护；激光调阻温度补偿，零点、量程可现场调节；范围宽抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。
二、高温压力变送器主要参数

测量介质	气体、液体、油等与316L兼容的介质
测量形式及范围	表压（G）---zui大(0～60)MPa,zui小(0～10)KPa
	绝压（A）---zui大(0～60)MPa,zui小(0～10)KPa
	负压（B）--- (-0.1～60)MPa,zui小(-5～5 )KPa
精度等级：	0.1、0.25、0.5
过载能力：	量程的2～5倍
长期稳定性：	小于0.3%FS/年
供电电源：	15～36 VDC（标定电压24VDC）
输出信号：	(4～20)mA（二/三线制）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V
显示方式：	指针表头或LCD液晶显示可选配
校准：	通过调节电位器实现对零点、量程调节
工作温度	液体介质：（-20～200）℃ 气体介质：（-20～300）℃ 补偿温度：（-20～300）℃
过程连接：	M20×1.5外螺纹或用户注明
隔离膜片材料：	316L不锈钢
传感器接口材料：	1Cr18Ni9Ti
外壳材料：	合金铝
防护等级	IP65

三、高温压力变送器产品选型


TX-Y	高温压力变送器
	口	测量形式
		G、表压 A、正压力 B、密封压力（注明参考压力值）
		S口	输出信号
			1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
			P口	准确度
				1、0.1% 2、0.2% 3、0.5%
				C口	过程连接方式
					1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、M27×2（齐平膜标准接口） 5、其它注明
					V口	显示方式
						1、无显示（默认) 2、0～100%线性指示 3、LCD数字量程显示（液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管0～100%显示
						F口	防爆等级
							1、标准型，不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）
