涡街流量计

一、涡街流量计概述
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,涡街流量计在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。涡街流量计无可动机械零件，因此可靠性高，维护量小。涡街流量计采用压电应力式传感器,可靠性高,可在-20～250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、涡街流量计主要技术指标

公称通径(mm)	25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)	DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g      电容式:1.0～2.0g
精确度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65     潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

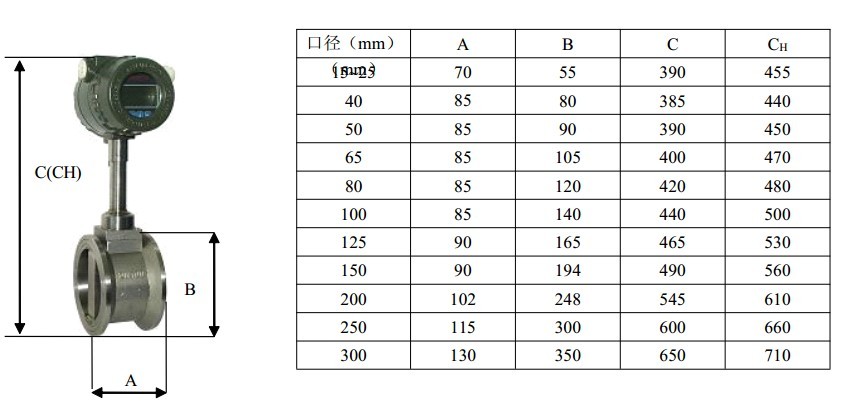

三、涡街流量计安装尺寸

四、涡街流量计选型型谱

型    谱

说    明

LU

涡街流量仪表

G

传感器

检测方式

B

压电式传感器

E

电容式传感器

连接方式

1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

5

仅对满管型

螺纹连接型

6

仅对满管型

卡箍连接型

7

仅对满管型

对焊型

测量介质

2

液体

3

气体

4

蒸汽

公称通径

02 … 30 A0 … A8

DN25 …              单位：mm DN300 DN1000 … DN1800

显示文字

E

英文显示

C

中文显示

使用环境

P

普通型

B

防爆型

输出信号

本项可复选

1

脉冲输出

2

4～20mA电流输出，液晶显示

3

RS-485通讯

4

HART协议

5

电池供电

补偿方式

空

无补偿

T

温度补偿

P

压力补偿

Z

温度、压力补偿
