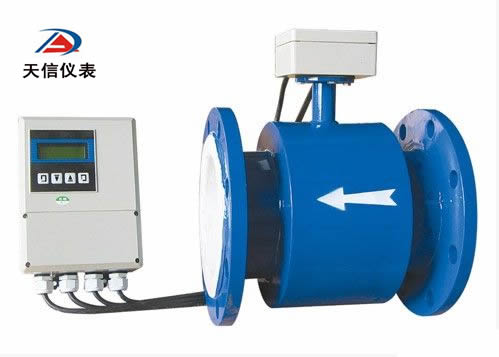

分体式电磁流量计

一、分体式电磁流量计概述
分体式电磁流量计是电磁流量计zui普遍应用的形式，流量计传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。分体式电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
二、分体式电磁流量计原理和组成
1、分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。
2、分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温、高湿，不便观察的环境。
三、分体式电磁流量计特点
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、测量管内无阻碍流动部件，无压损，直管段要求较低；
3、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
5、转换器可与传感器组成一体型或分离型；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能
四、分体式电磁流量计主要技术参数
精度等级：±0.5%、±1%
衬里材质：聚氨脂、氯丁橡胶、聚四氟等
电极材质：不锈钢、哈氏合金、钛、铂铱合金等
连接方式：法兰夹装、法兰连接等
介质温度：0℃～70℃、0℃～130℃（0℃～180℃）
公称压力：1.0Mpa～32 Mpa
防护等级：IP65、IP68
防爆标志：ExibBT4
工作电压：220VAC、24VDC
五、分体式电磁流量计选型型谱

型号	口径
TX-LDE	15~2600
		代号	安装形式
		S	一体式
		L	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形
				代号	输出信号
				I.4	4~20mA
				f	频率 1KHz
				Rs	串行通讯（485）
				C	控制输出
					代号	防爆要求
					N	无防爆
					EX	防爆（仅适用于分体式）
						代号	介质温度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃(仅适用于分体式）
							代号	内衬材质
							NE	氯丁橡胶（≤65℃）
							PTFE	聚四氟乙烯（≤189℃）
							PVC	聚氯乙烯（≤70℃）
								代号	电极材质
								316L	不锈钢
								HC	哈氏合金C
								HB	哈氏合金B
								Ti	钛
								Ta	钽
