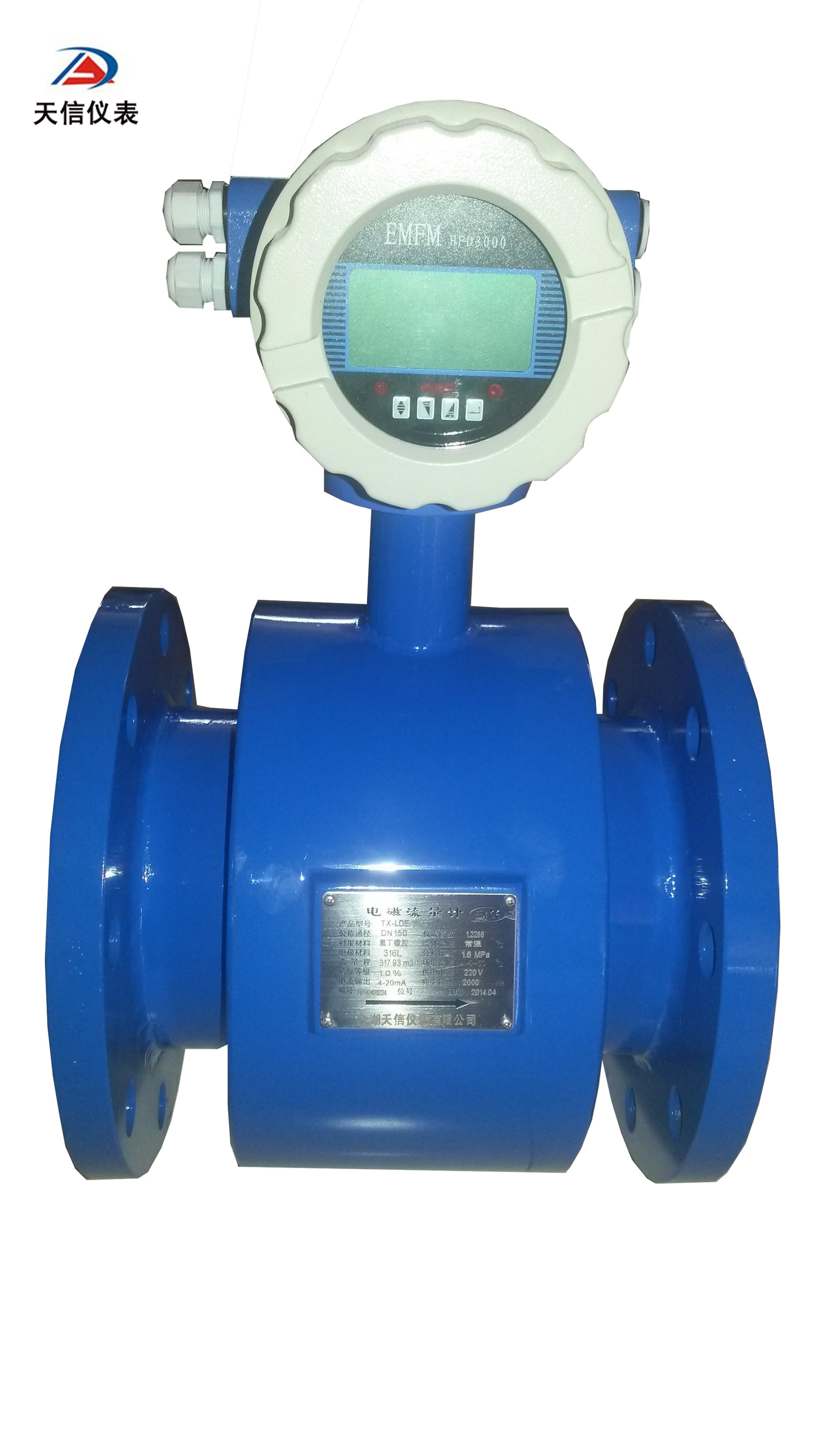

TLD型电磁流量计

一、TLD型电磁流量计概述
电磁流量是20世纪50~60年代随着电子技术的发展而迅速发展起来的流量测量仪表。它是根据法拉第电磁感应定律，通过对在磁场中流动的导电流体所产生的感应电动势信号进行处理运算后，获得相应瞬时流量和累积总量值的智能化计量仪表。
TLD型电磁流量计是由电磁流量传感器和电磁流量转换器两部分构成的。按安装结构方式分为一体式（传感器与转换器连于一体）和分体式（传感器与转换器分开安装）两种形式。产品采用先进的微机技术，功能强、结构紧凑、操作简便，被广泛应用于水务（自来水、工业水、污水处理）、冶金、化工、纺织、造纸、制药、食品等行业。
二、TLD型电磁流量计产品特点
1、流量测量不受流体的密度、粘度、温度、压力和电导率变换的影响，测量精度高。
2、无机械惯性，反应灵敏，线性好，可就地显示。
3、直管段要求低，前为5D后为3D，能确保计量准确度。
4、传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
5、采用大屏幕LCD显示，显示累计流量、流速、流量百分比等参数，中英文菜单操作，简单方便。
6、低频矩形波励磁，功率损耗低，干扰影响小，工作稳定、可靠。
7、双向测量系统，可测正向流量、反向流量，并具备电流、频率、定标脉冲输出。
8、具有故障自诊断功能，仪表自动显示故障内容。
9、无需附加电极的空管测量功能，连续测量，定值报警。
10、备有物理RS485接口（采用MODBUS通讯协议），或HART通讯接口，直接与微机系统联网远传显示数据。
三、TLD型电磁流量计主要参数
1、适用介质：导电性液体、浆液。
2、公称口径：DN15～DN2000。
3、公称压力：0.6MPa～25MPa（按口径分）。
4、精确度：  ±0.5%； ±1.0%。  　　
5、电极材料：316L、316、Hb、Hc、Ti、Ta、Pt、Wc。
6、电极形式：标准固定式。
7、介质电导率：正常测量不低于5μs/cm。
8、流速范围：0.5～10m/s。
9、结构型式：一体式/分体式。
三、TLD型电磁流量计选型型谱

型号	通径
TLD	10~3000
		代号	安装形式
		S	一体式
		L	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形
				代号	输出信号
				I.4	4~20mA
				f	频率 1KHz
				Rs	串行通讯（485）
				C	控制输出
					代号	防爆要求
					N	无防爆
					EX	防爆（仅适用于分体式）
						代号	介质温度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃(仅适用于分体式）
							代号	内衬材质
							NE	氯丁橡胶（≤65℃）
							PTFE	聚四氟乙烯（≤189℃）
							PVC	聚氯乙烯（≤70℃）
								代号	电极材质
								316L	不锈钢
								HC	哈氏合金C
								HB	哈氏合金B
								Ti	钛
								Ta	钽
