DCT1158C型超声波流量计接线方法

人气： 335发表时间：2020-05-04 01:36:56

一、DCT1158C超声波流量计选择流量测量点

1、超声波流量计在所有流量表的安装中是zui简单便捷的。只要选择一个合适的测量点、把测量点处的管道参数输入到流量表中，把传感器安装在管道上即可进行测量。

2、选择测量点时要求选择流体流场分布均匀的管段部分，以保证测量精度。安装时，应遵循以下原则：

3、选择充满流体的管段，如管路的垂直部分（流体zui好向上流动）或充满流体的水平管段。

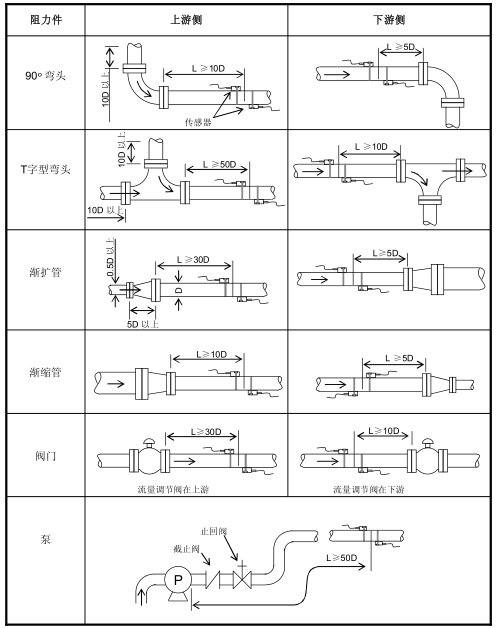

4、测量点要选择距上游10倍直径（10D）、下游 5 倍直径（5D）以内的均匀直管段，该范围内没有任何阀门、弯头、变径等干扰流场的装置。直管段长度推荐采用下表所示的数值。

5、在水平管段上，传感器应安装在管的9点、3点钟位置，应避开6点、12点的位置，以免管道底部沉淀物或管道上部的气泡、气穴引起信号的衰减。

6、要保证测量点处的温度在可工作范围以内。

7、充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量，不能满足时，需把结垢考虑为衬里以求获得较好的测量精度。

8、选择管材均匀致密，易于超声波传输的管段。

二、DCT1158C超声波流量计选电源接线

1、电源类型

用户在进行接线时应特别注意流量计的电源类型。

厂家提供的标准电力供应是 10～36VDC/1A。

保证电源连接与变送器标牌上的显示规格一致。

2、变送器接线

一旦流量计按要求安装在指定位置，便可以开始接线。

打开变送器上盖，可以看见变送器的接口标牌，从上往下，从左往右，依次为：

电源、继电器、OCT输出、上游传感器、下游传感器、4～20mA、RS485接口。
