一、气压校验台简述

气压校验台是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。

杠杆带动大容室活塞作往复运动，产生压力或真空，通过切换开关输出压力或真空，经稳压阀至微调及压力输出接口。辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，可广泛应用于计量、科研、工矿企业及仪表制造等行业。

二、气压校验台主要技术指标

1、压力范围：-0.1～ 7 MPa

2、调节灵敏度：min 10 Pa

3、测量介质：洁净空气

4、外形尺寸：400×300×180mm（长×宽×高）

5、重量：7.7kg

三、气压校验台使用操作

1、正压检测

将切换开关按进去，拧下输出1、输出2接头上的堵头，接标准表和被检表，打开稳压阀，将微调调至适当位置（中间位置），关闭放气阀。使用泵体打压后，关闭稳压阀，然后使用微调调至检定点，逐点检测至零点。

2、负压检测

将切换开关拉出来，拧下输出1、输出2接头上的堵头，接标准表和被检表，打开稳压阀，将微调调至适当位置（中间位置），关闭放气阀。操作杠杆抽真空，当压力达到-0.095MPa左右时。稳定1~2分钟，使用微调调至检定点，关闭稳压阀，逐点检测至零点。

3、高压状态下，出现压力缓慢下降时，关闭稳压阀。 (先将压力微调到7.2MPa左右，稳压1~2分钟后，再缓慢调至7MPa)

四、气压校验台注意事项

1、手动气压源应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。

2、被检仪器应作适当清洗，避免污渍进入检测回路。

3、输出1、输出2接嘴为专用快速接头，端面密封，

4、安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1～2圈即可。

5、输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

6、当杠杆造压较重时，请使用微调升压，则较为轻松。

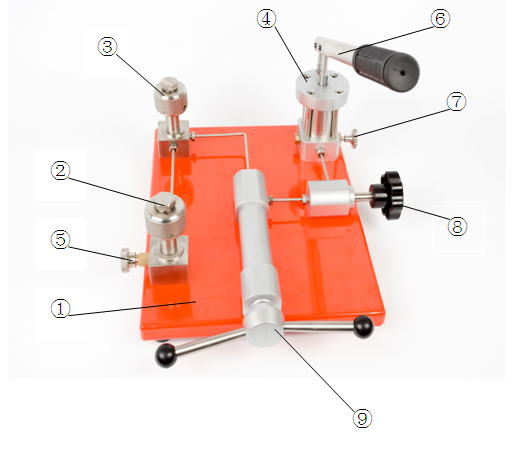

五、气压校验台各部件名称及功能
